鑽孔排屑不好怎麼辦？掌握切屑形成的5大關鍵，改善斷屑、延長刀具壽命
By 寶怡技術團隊
💡 文章快速導覽
- 切屑就是加工狀態的健康檢查表。從切屑形狀、厚度與顏色，就能快速判斷切削力、刀具磨耗、熱累積及排屑是否正常。
- 理想切屑不是越長越好，而是適當的短碎切屑。「6」字形、「9」字形或圓錐狀短切屑最容易排出，可避免孔壁刮傷與鳥巢纏刀。
- 穩定斷屑的三大關鍵：適當的進給率、合適的刀具幾何，以及高壓內冷（CTS）系統。
- 深孔加工最怕排屑失敗。當切屑無法順利排出時，不僅容易造成刀具崩刃，也會降低加工品質與生產效率。
- 學會觀察切屑，就能快速找出加工問題。不必一味更換刀具，許多問題只要調整切削參數即可改善。
為什麼懂得觀察切屑，比一直換刀更重要？
在 CNC 鑽孔加工現場，工程師最常遇到的問題往往不是鑽不動，而是：
- 鑽孔排屑不順
- 長條切屑纏繞刀具（鳥巢）
- 刀片突然崩角
- 孔壁出現刮痕
- 主軸負載忽高忽低
- 深孔加工時經常停機清屑
許多人第一時間會懷疑刀具品質不好，或是不斷更換不同品牌的刀片，但真正的原因，往往藏在切屑（Chip）之中。
事實上，切屑就是加工現場最忠實的「健康檢查表」。
切屑的形狀、大小、厚度甚至顏色，都能直接反映目前的切削力、熱累積、刀具磨耗及排屑狀況。只要學會判讀切屑，就能快速知道目前加工是否正常，以及應該調整進給率、刀具幾何，還是冷卻方式。
本文將帶您從最容易理解的角度，解析影響鑽孔切屑形成的 5 大關鍵因素，並分享不同材料的排屑策略，以及加工現場最常見的問題與解決方法，幫助您降低刀具成本、提升加工效率，打造更穩定的鑽孔製程。
影響鑽孔切屑形成的 5 大關鍵因素

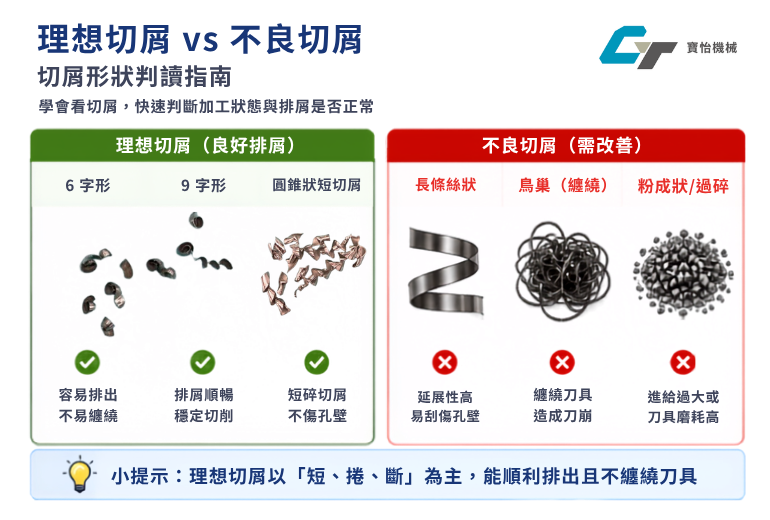

1. 理想的切屑長什麼樣？先看懂切屑形狀
理想的切屑形狀是判斷鑽孔是否順暢的核心。
- 理想切屑：呈現「6」字形、「9」字形或單一圓錐狀短碎切屑，這類切屑最容易順著刀槽排出。
- 劣質切屑：筆直、扁平或連續鳥巢狀（絲狀）切屑，代表材料延展性高且未順利斷屑，極易刮傷孔壁或卡死刀桿。
- 斷屑機制：透過刀片的斷屑槽（Chipbreaker）與正前角唇緣幾何，能強制捲曲切屑並將其衝擊斷裂。此外，大直徑刀片具備較高的內外線速度差，自然斷屑效果優於小直徑刀具。

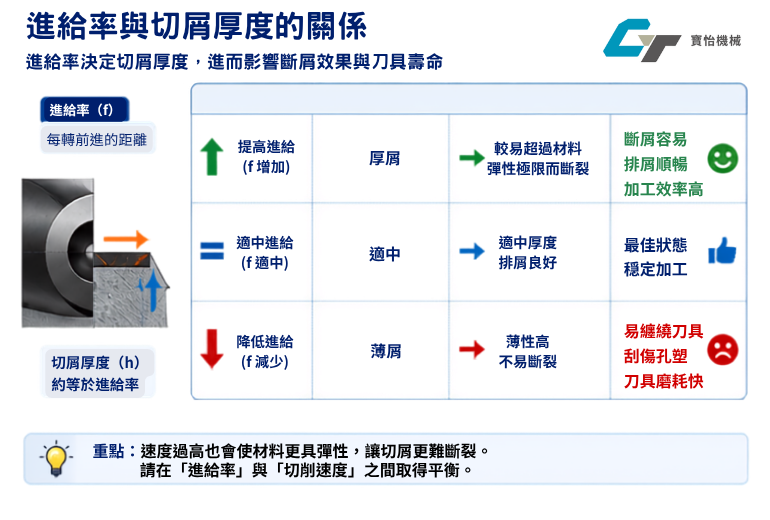

2. 為什麼提高進給率，反而更容易斷屑？
切屑厚度直接由進給率（Feed Rate）決定：
- 提高進給量：切屑變厚，更容易超過材料的彈性極限而產生硬化斷裂。
- 降低進給量：切屑變薄且富有彈性，反而更難斷裂。
- 切屑變形率：變形切屑厚度與未變形切屑厚度之比。一般鋼材約為 2:1 ~ 3:1；但軟鋼、300系列不鏽鋼或純鈦等高黏性材料，變形率可高達 5:1 ~ 10:1，需搭配特殊大前角刃口幾何才能穩定切削。

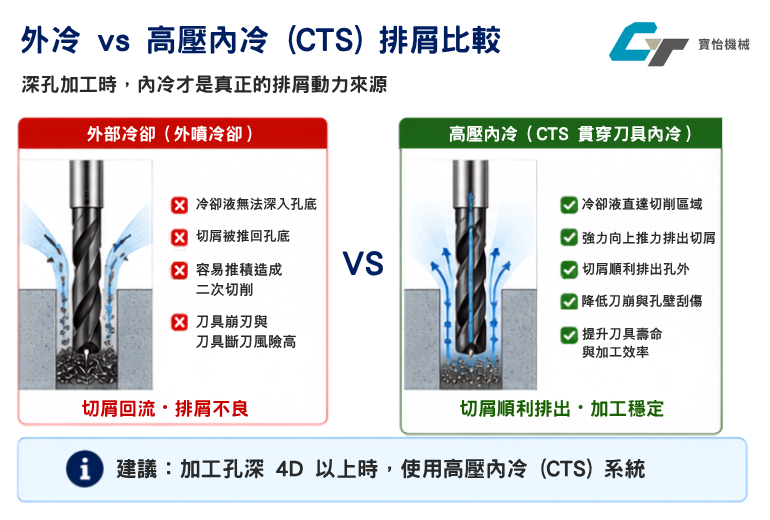

3. 深孔加工一定要使用高壓內冷嗎？
冷卻液不僅用於降溫，更是深孔排屑的「動力來源」：
- 熱衝擊與淬火脆化：冷卻液快速冷卻高溫切屑，可誘發應變硬化、降低切屑彈性，使其更容易脆斷。
- 高壓內冷：在加工 4D 以上深孔時，貫穿刀具的內冷技術（CTS）能提供強大的向上推力將切屑衝出。外噴冷卻液在深孔加工中往往會把切屑推回孔底，造成二次切削與刀崩。
- 熱量分配：切削產生的熱量有 60% 留在切屑中，40% 傳導至刀具與工件。足夠的高壓內冷能帶走熱量，顯著延長刀具壽命。

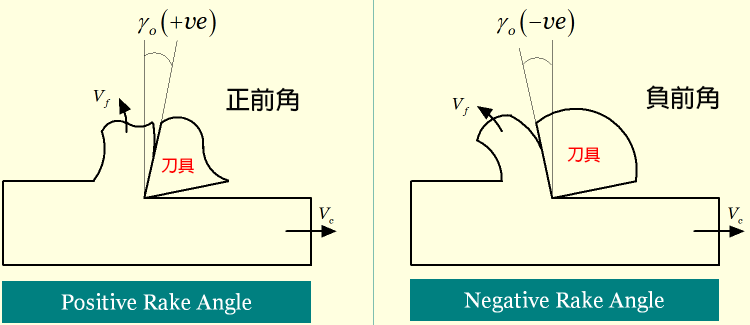

4. 前角越大越好嗎？刀具幾何如何影響切屑形成？
前角（Rake Angle）直接影響剪切面角度（Shear Plane Angle）：
- 大前角（正前角）：剪切角更垂直，切削阻力小，切屑成形順暢；但前角過大會削弱刃口強度，容易造成微崩角。
- 小前角（負前角）：刃口強度高，適合硬材或衝擊切削，但切削力大、發熱量高。
5. 切屑突然改變，代表加工出了什麼問題？
如果在連續加工過程中切屑形態突然改變（例如由碎屑變成長絲狀），通常是以下異常的前兆：
- 刀具磨損：刃口鈍化導致切削力增加、變形率改變。
- 積屑瘤（BUE）：黏性材料附著於切削刃，破壞了原本的幾何斷屑槽。
- 冷卻液濃度或壓力下降：導致排屑力道不足。

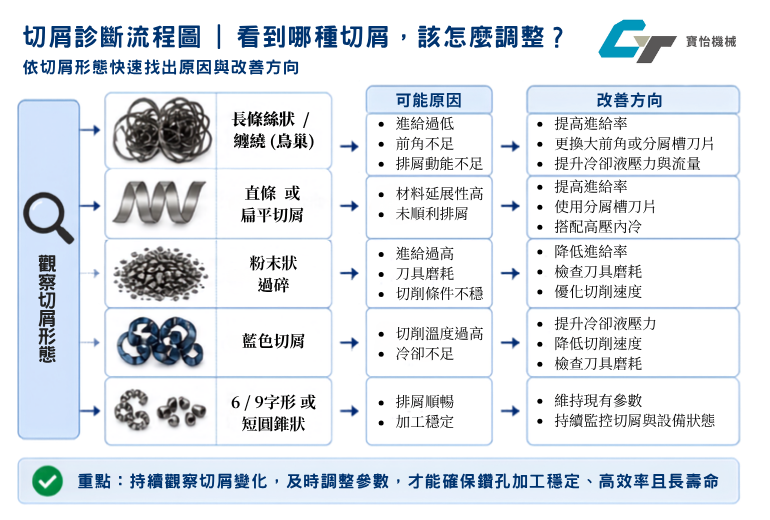

如何從切屑快速判斷加工是否正常？
很多工程師習慣透過主軸負載或刀具壽命判斷加工狀況，但其實切屑才是最快速、最直觀的判斷依據。
一般而言，「6」字形、「9」字形或短圓錐狀切屑代表排屑順暢；若出現長條絲狀、鳥巢狀或大量纏繞，通常表示進給率不足、刀具幾何不適合，或冷卻排屑能力不足。下表整理了加工現場最常見的切屑型態與改善方向，可作為快速診斷的參考。
鑽孔切屑診斷與解決方案對照表
| 切屑形態 / 現象 | 潛在原因分析 | 技術診斷 | 建議解決方案 |
| 長條緞帶狀 / 絲狀纏繞 | 進給過低、前角不足、材料延展性極高 | 未達材料彈性斷裂極限 | 提高進給率、更換具備大前角/分屑槽刀片 |
| 刀片快速崩角 / 刃口破損 | 前角過大致刃口過薄、切削衝擊過大 | 刃口結構強度不足 | 選擇前角較保守的強悍型幾何，或選用耐衝擊塗層刀片 |
| 孔壁出現嚴重刮痕 | 排屑不良、切屑回流二次切削 | 外噴冷卻壓力不足 或 未開啟內冷 | 改用高壓貫穿刀具內冷，增加冷卻液流量與壓力 |
| 主軸負載表劇烈跳動 | 切屑在孔內卡阻、堆積 | 冷卻液動能不足以排出切屑 | 檢查內冷幫浦壓力，或使用啄鑽（Pecking） |
不同材質的斷屑策略與刀具選用
在實際金屬加工中，針對不同材質須調整最適合的切削邏輯：
1. 中碳鋼 / 合金鋼（如 S45C, 4140, 4340）
加工特性： 硬度適中，切屑變形率約 2:1 ~ 3:1，相對容易進行幾何斷屑。
選刀與參數建議： 推薦選用 AMEC（Allied Machine）可替換式鑽頭 搭配標準鑽尖幾何。適度提高進給率以維持切屑厚度，結合高壓內冷可實現連續高速鑽孔。
2. 軟鋼 / 低碳鋼 / 鍛鋼（硬度 < 200 HB）
加工特性： 材料極具延展性與黏性，切屑極難自然斷裂，易形成絲狀纏繞。
選刀與參數建議： 必須選用具備 大前角（-HR 幾何） 或 尖槽槽型組合（Notch Point® / -RN 幾何） 的刀片。大前角能有效降低切削阻力，並強制切割切屑寬度，促進短碎切屑形成。
3.難切削材 / 300系不鏽鋼 / 鈦合金
加工特性： 高切屑變形率（高達 5:1 ~ 10:1）、導熱性差且極易產生加工硬化。
選刀與參數建議： 必須採用 貫穿刀具高壓內冷（> 20-70 bar），利用冷卻液對切屑進行熱衝擊，使其急速脆化斷裂。刀具宜搭配 Boehlerit 或 AMEC 專用不鏽鋼塗層刀片，保持鋒利切削刃以減少發熱。
FAQ 常見問題
Q1：深孔鑽孔時切屑總是纏繞在刀桿上（鳥巢現象），該如何解決？
A：切屑纏繞通常是因為切屑未能成功斷裂。您可以透過以下三步驟改善：
- 增加進給率： 增加切屑厚度，迫使其超越材料的彈性極限而斷裂。
- 改用大前角或帶有分屑槽的刀具： 例如 AMEC 鑽頭的分屑幾何，可將切屑寬度變窄、強制捲曲。
- 開啟高壓內冷： 確保足夠的冷卻液體積與壓力將切屑沖離孔口。
Q2：為什麼外噴冷卻液在 4D 以上的深孔鑽孔效果很差？
A：外噴冷卻液無法深入深孔底部，且液流方向往往會將切屑推回孔底，造成切屑堆積與二次切削，導致刀具快速崩刃與孔壁刮傷。深孔加工必須採用貫穿刀具內冷，從刀尖向外衝刷，才能提供足夠的向外動能排出切屑。
Q3：刀片前角（Rake Angle）加大雖然切削順暢，但為什麼刀具更容易壞？
A：前角越大，切削刃的橫截面積就越小，刃口結構強度相對變弱。雖然大前角能降低切削阻力並改善斷屑，但若用於硬度過高或帶有衝擊切削的工件，刃口容易因無法承受應力而產生微崩角。因此需要在前角銳利度與刃口強度之間取得最佳平衡。
Q4：切屑變成藍色，是不是代表加工溫度太高？
A：不一定。切屑呈現藍色通常代表切削時產生較高溫度，使切屑表面氧化而變色。事實上，如果大部分熱量都集中在切屑上，反而表示熱量沒有大量傳入刀具與工件，對刀具壽命通常是有利的。真正需要注意的是，如果藍色切屑同時伴隨刀具快速磨耗、孔壁粗糙或主軸負載異常，就應重新檢查切削速度、進給率及冷卻方式。
Q5：切屑是不是越短越好？
A：也不是。理想切屑應該是能順利排出且不會纏繞刀具的短碎切屑，例如「6」字形、「9」字形或短圓錐狀。如果切屑過於細碎甚至呈粉末狀，可能代表進給率過高、刀具磨耗或切削條件不穩定，因此仍需依加工材料與刀具設計進行調整。
結論：切屑管理，就是提升加工效率的第一步
在 CNC 鑽孔加工中，切屑並不是加工後的廢料，而是判斷加工是否穩定的重要資訊來源。
只要學會觀察切屑形狀、厚度與顏色，並搭配適當的進給率、刀具幾何及高壓內冷系統，就能有效改善排屑不良、降低刀具磨耗，並提升整體加工效率。
如果您的加工現場經常遇到：
✔ 鳥巢纏刀、排屑不順
✔ 深孔加工容易崩刃
✔ 孔壁表面粗糙度不佳
✔ 刀具壽命過短
✔ 主軸負載不穩定
歡迎與寶怡機械聯繫。
我們擁有多年金屬切削經驗，還有歐美原廠的技術支援，可依照您的加工材質、孔深、設備條件與加工需求，協助選擇最適合的 AMEC、Boehlerit 等歐美鑽孔刀具，並提供切削參數與排屑優化建議，協助您降低加工成本、提升產能，打造更穩定、更高效率的鑽孔製程。
